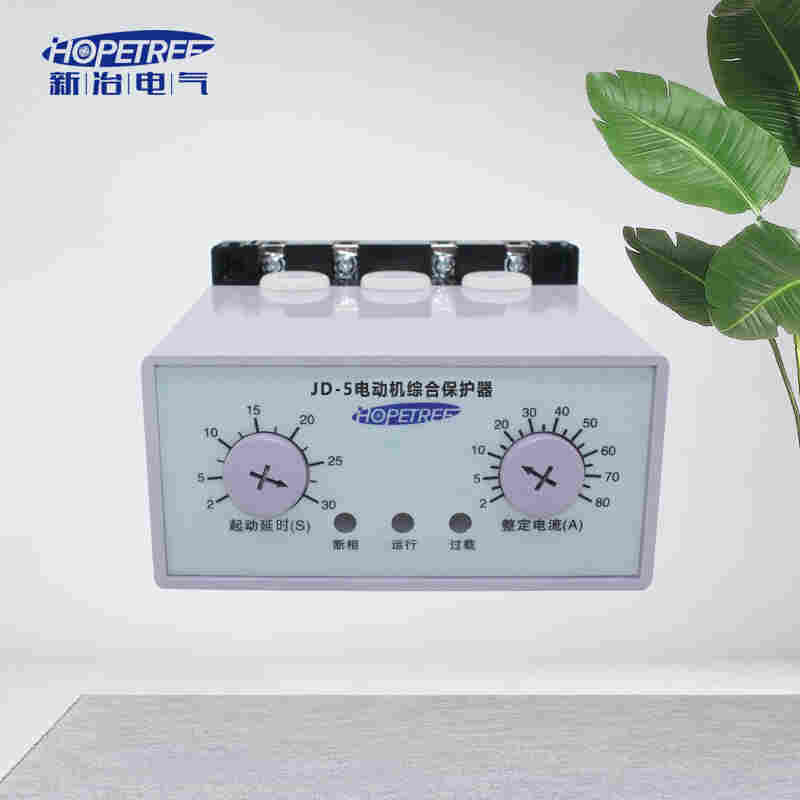

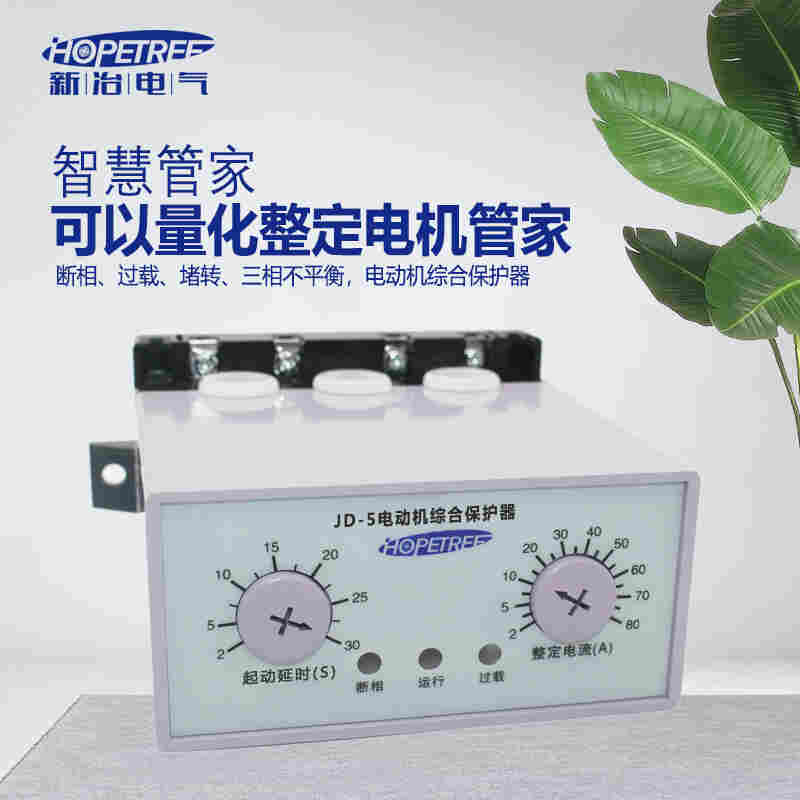

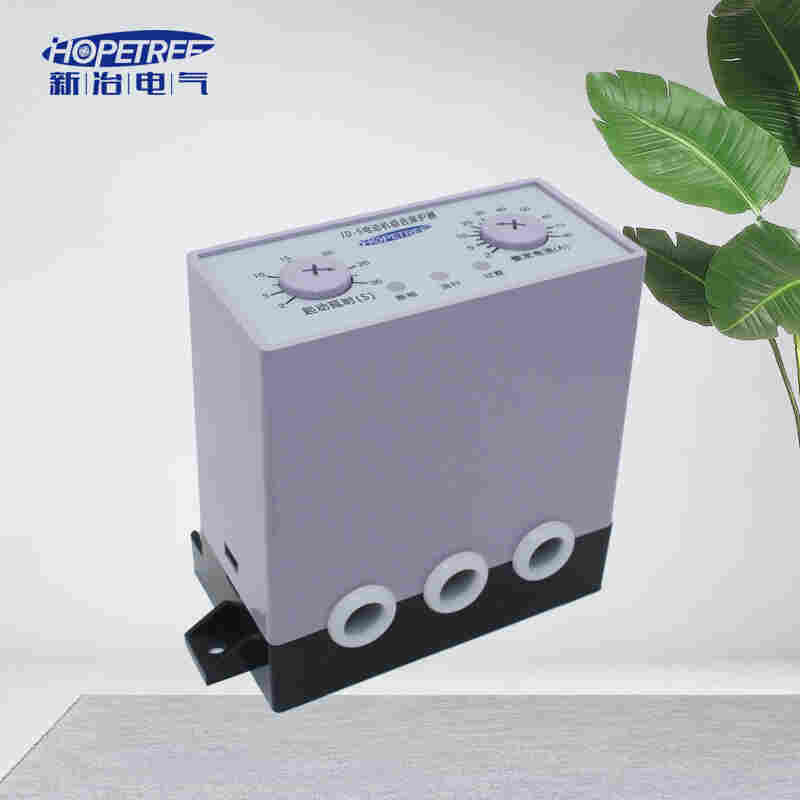

JD-5电动机保护器（以下简称保护器），适用于交流50Hz、额定绝缘电压AC690V以下、额定工作电流0.5A～200A的长期或间断工作的交流电动机的过载、堵转、断相及三相不平衡保护。保护器一般与交流接触器配合使用。

保护器符合GB/T 14048.4标准要求。

一、型号规格及技术参数

1、 主电路基本参数

额定绝缘电压：AC690V；

额定冲击耐受电压：4kV(1.2/50us)；

额定工作电流：0.5A～200A；

额定频率：50Hz；

SCPD协调配合类型：2型。

2、 辅助电路基本参数

额定绝缘电压：AC380V；

额定冲击耐受电压：2.5kV(1.2/50us)；

额定频率：50Hz；
