>>新冶电气CDN1-XF消防380V电动机智能保护器过载电机综合监控
|
|

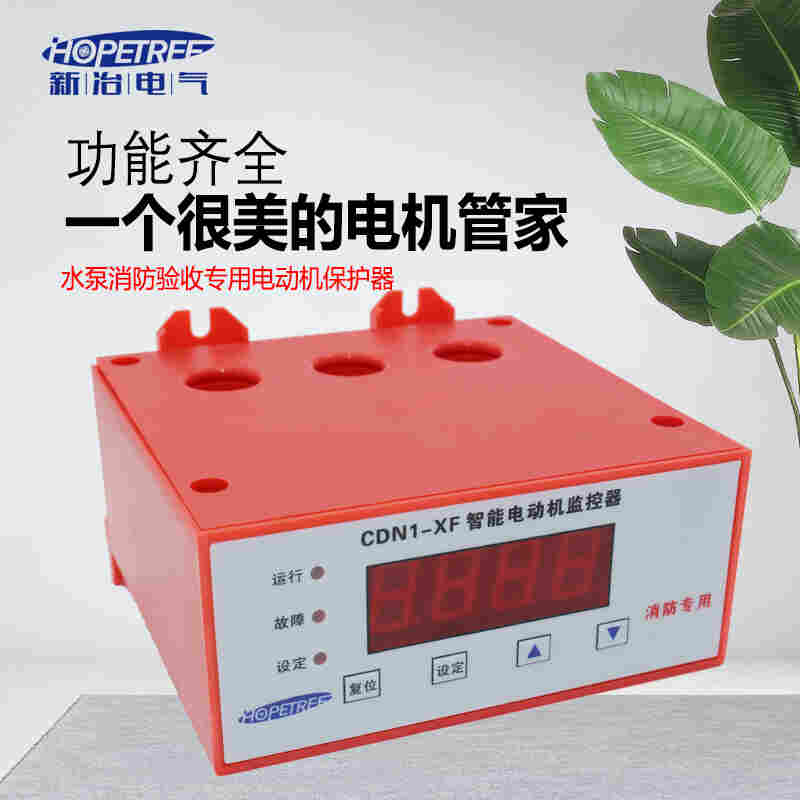

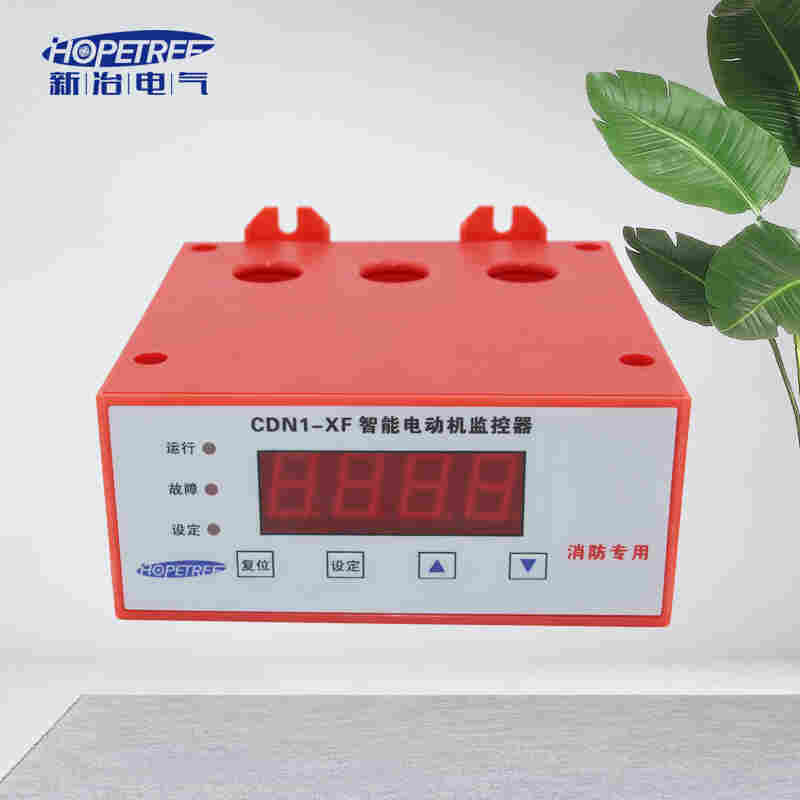

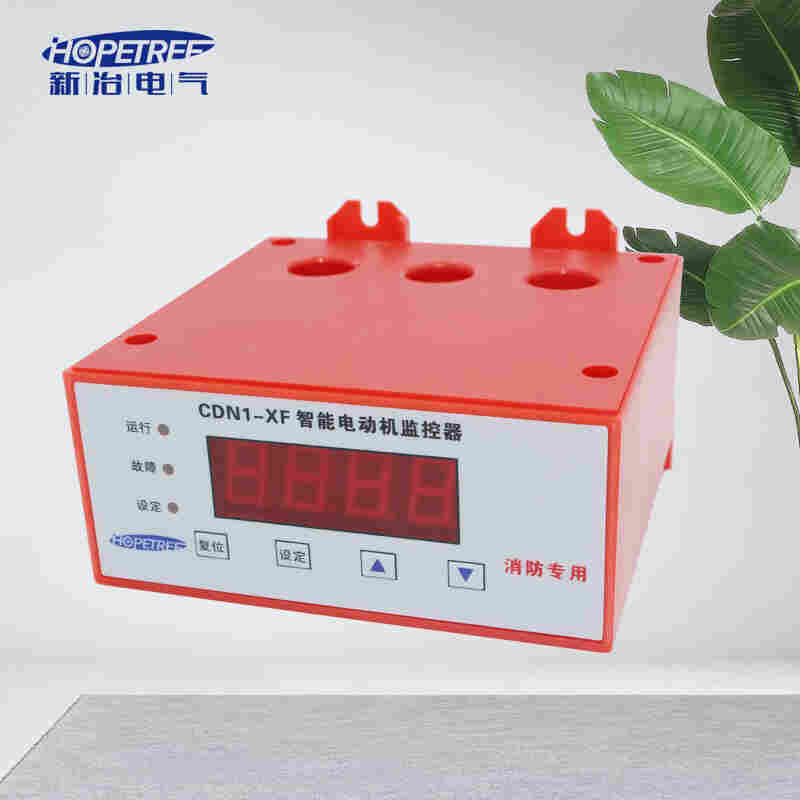

新冶电气CDN1-XF消防380V电动机智能保护器过载电机综合监控
价格
￥125.80
服务
 资质已审查
|
详细介绍 |
CDN1-XF（消防）系列电动机保护器（以下简称保护器），适用于交流50Hz、额定绝缘电压AC690V以下、额定工作电流0.5A～1000A的交流电动机的过载、堵转、短路、断相、三相不平衡、欠载等保护，并具有故障记忆、电流数字显示，是目前理想的电动机保护产品。保护器广泛适用于冶金、化工、纺织、石油、矿山、水泥等自动化行业。
保护器符合GB/T 14048.4标准要求。
一、型号规格及技术参数
1、 主电路基本参数
额定绝缘电压：AC690V；
额定冲击耐受电压：4kV(1.2/50us)；
额定工作电流：0.5A～1000A；
额定频率：50Hz；
SCPD协调配合类型：2型。
表1 主要规格
|
型号
|
额定电流(A)
|
配SCPD
型号
|
适合电机功率(kW)
|
备注
|
|
CDN1-XF
|
0.5～5
|
RT36-00/10
|
0.25～2.5
|
1、电压AC220V或AC380V，以控制回路电压而定。
3、CDN1-XF 40～400与100～1000规格须加装三个变比为400:5或1000:5的电流互感器
|
|
CDN1-XF
|
2～20
|
RT36-00/40
|
1～10
|
|
CDN1-XF
|
10～100
|
RT36-1/200
|
5～50
|
|
CDN1-XF
|
40～400
|
RT36-4/800
|
20～200
|
|
CDN1-XF
|
100～1000
|
RT36-4/1250
|
50～500
|
2、 辅助电路基本参数
额定绝缘电压：AC380V；
额定冲击耐受电压：2.5kV(1.2/50us)；
额定频率：50Hz；
辅助触点参数：见表2。
表2 辅助触点参数
|
使用类别
|
额定工作电压(V)
|
额定工作电流(A)
|
约定发热电流(A)
|
配SCPD型号
|
|
AC-15
|
220
|
1.5
|
5
|
RT36-0/6A
|
|
380
|
0.95
|
|
