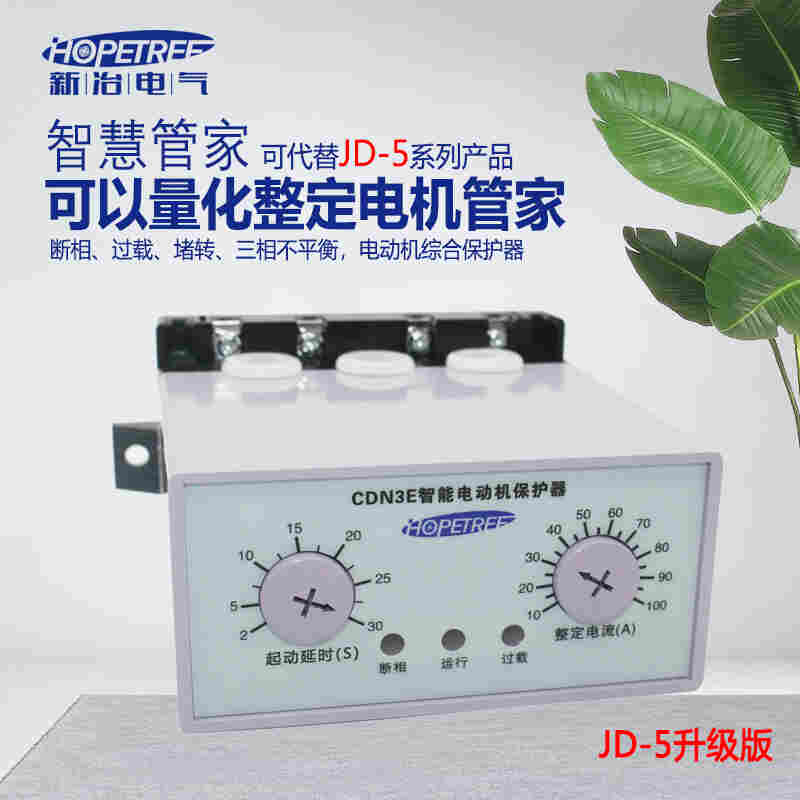

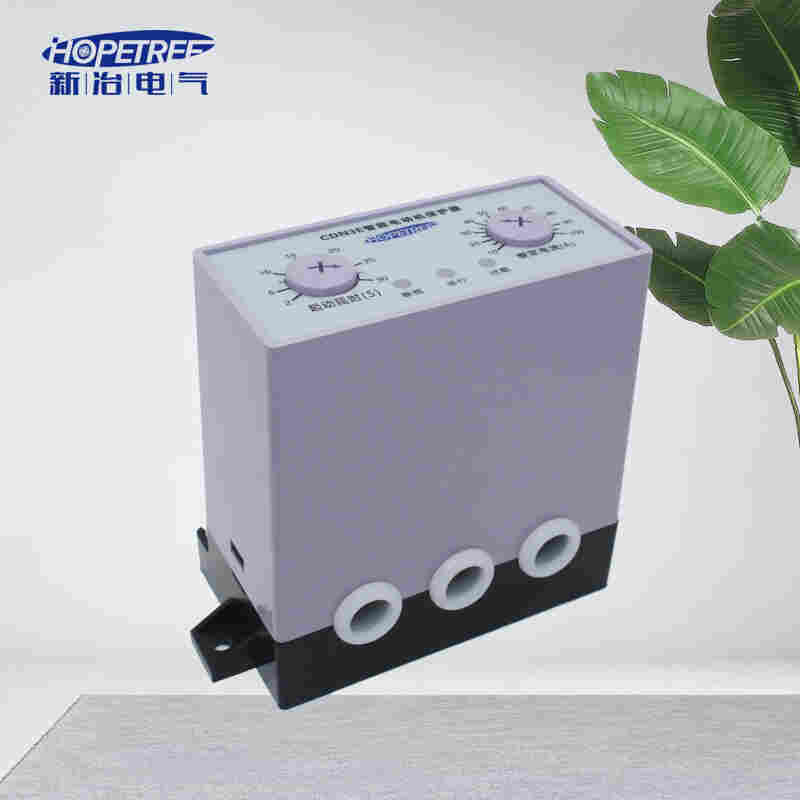

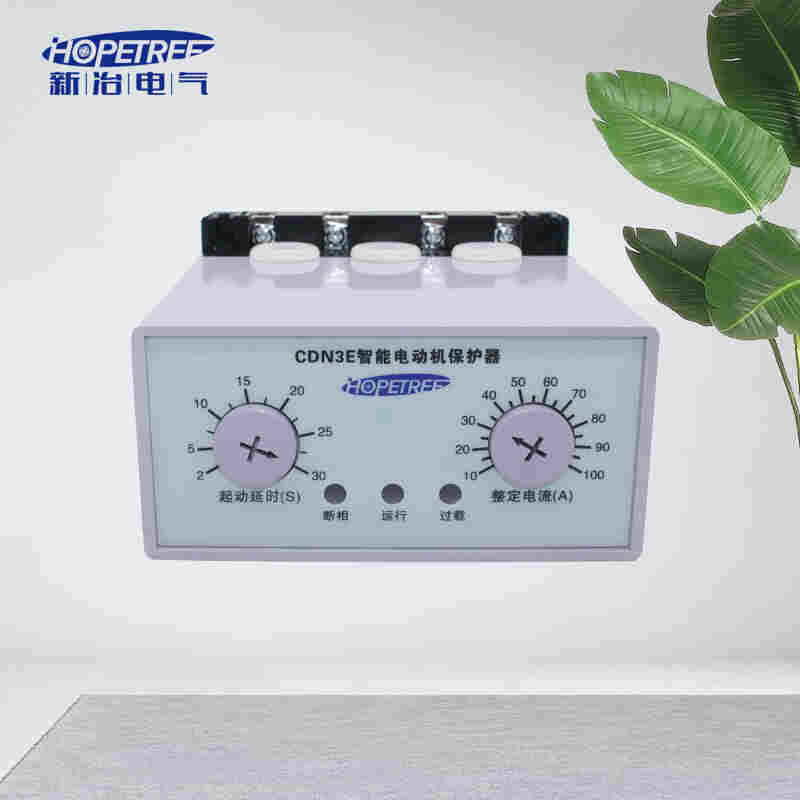

新冶电气CDN3E电动机380V三相电机过载堵转断相JD-5综合保护器

价格 ￥45.80
更新时间
2024-03-31 23:23:01
起订量
1件起批
服务
 资质已审查
发货地
浙江省 温州市
货期
3天
近期热度
次浏览
立即询报价

详细介绍

CDN3E系列电动机保护器（以下简称保护器），适用于交流50Hz、额定绝缘电压AC690V以下、额定工作电流0.5A～200A的长期或间断工作的交流电动机的过载、堵转、断相及三相不平衡保护。保护器一般与交流接触器配合使用。

保护器符合GB/T 14048.4标准要求。



一、型号规格及技术参数

1、 主电路基本参数

额定绝缘电压：AC690V；

额定冲击耐受电压：4kV(1.2/50us)；

额定工作电流：0.5A～200A；

额定频率：50Hz；

SCPD协调配合类型：2型。

表1 主要规格

型号

额定电流

(A)

配SCPD

型号

适合电机功率(kW)

选配直流表头规格

CDN3E

0.5～5

RT36-00/10

0.25～2.5

0～5A

CDN3E

2～20

RT36-00/40

1～10

0～20A

CDN3E

10～100

RT36-1/200

5～50

0～100A

CDN3E

40～200

RT36-3/400

20～100

0～200A

注：以上规格产品，主线路穿过保护器穿心孔均为一次直穿。

2、 辅助电路基本参数

额定绝缘电压：AC380V；

额定冲击耐受电压：2.5kV(1.2/50us)；

额定频率：50Hz；

辅助触点参数：见表2。

表2 辅助触点参数

使用类别

额定工作电压(V)

额定工作电流(A)

约定发热电流(A)

配SCPD型号

AC-15

220

1.5

5

RT36-0/6A

380

0.95
