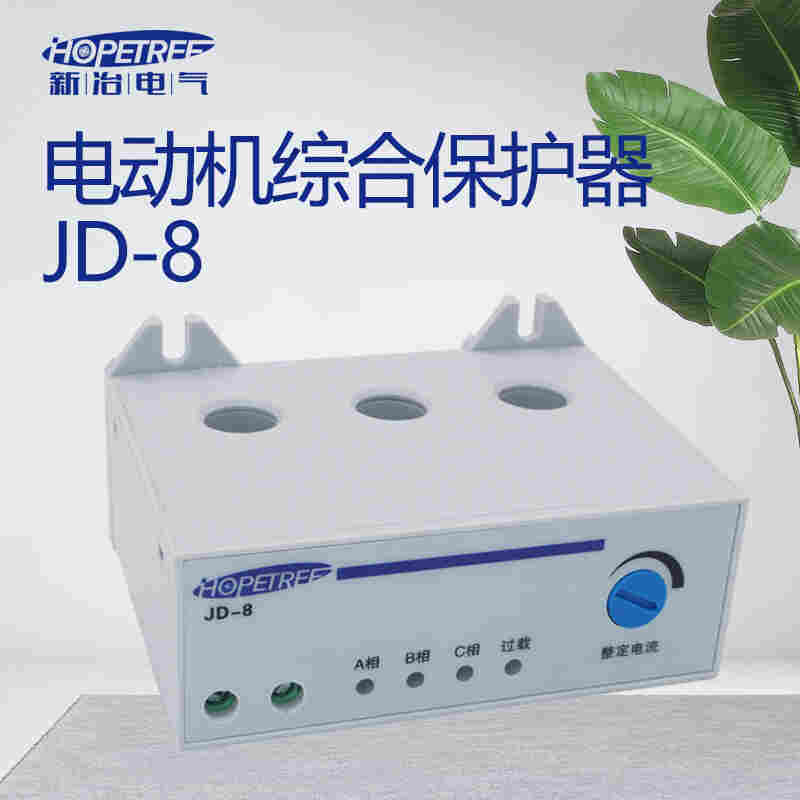

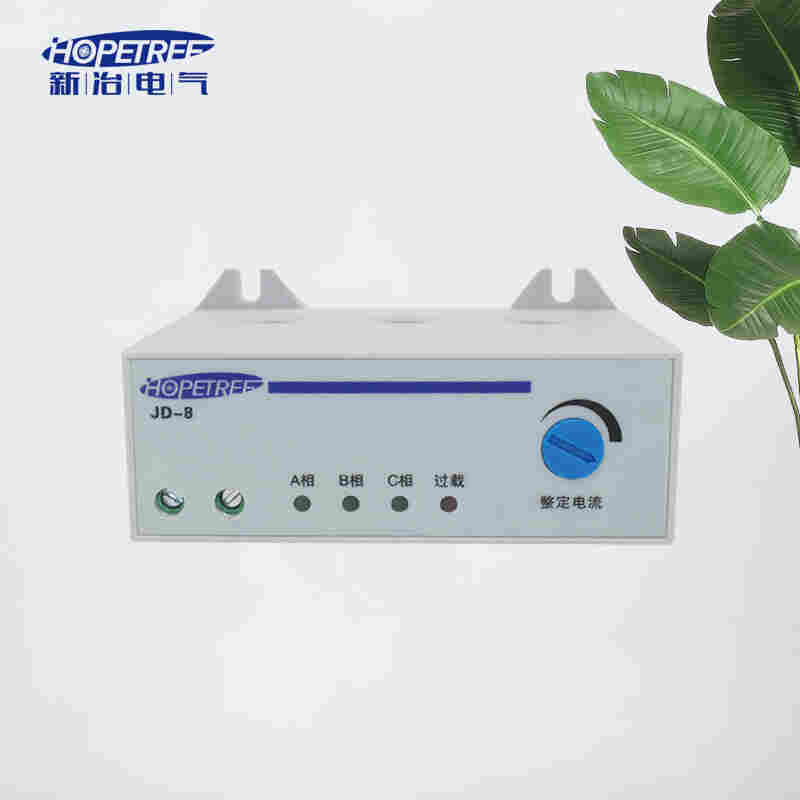

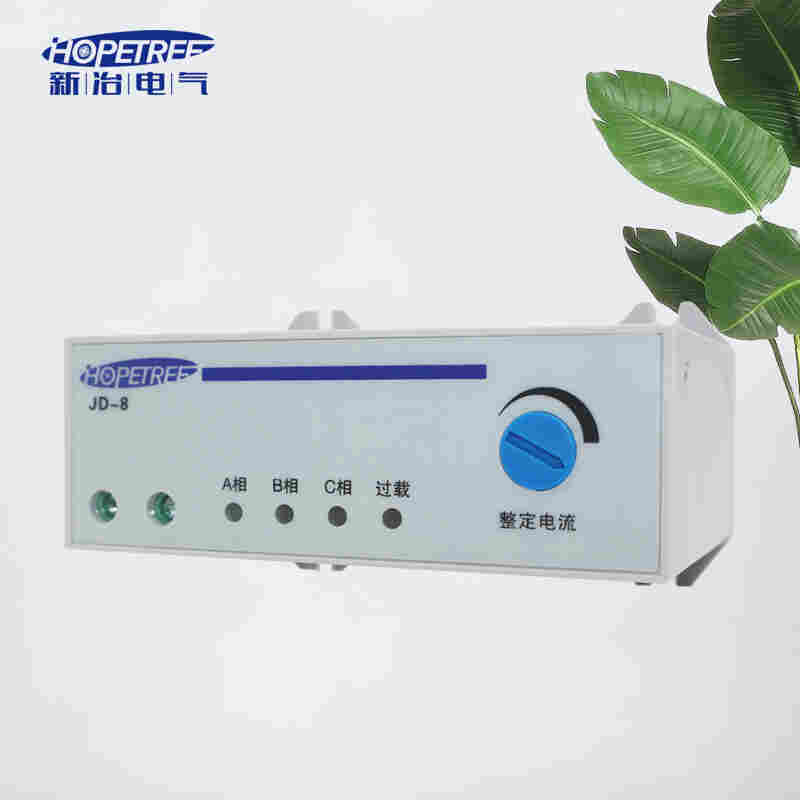

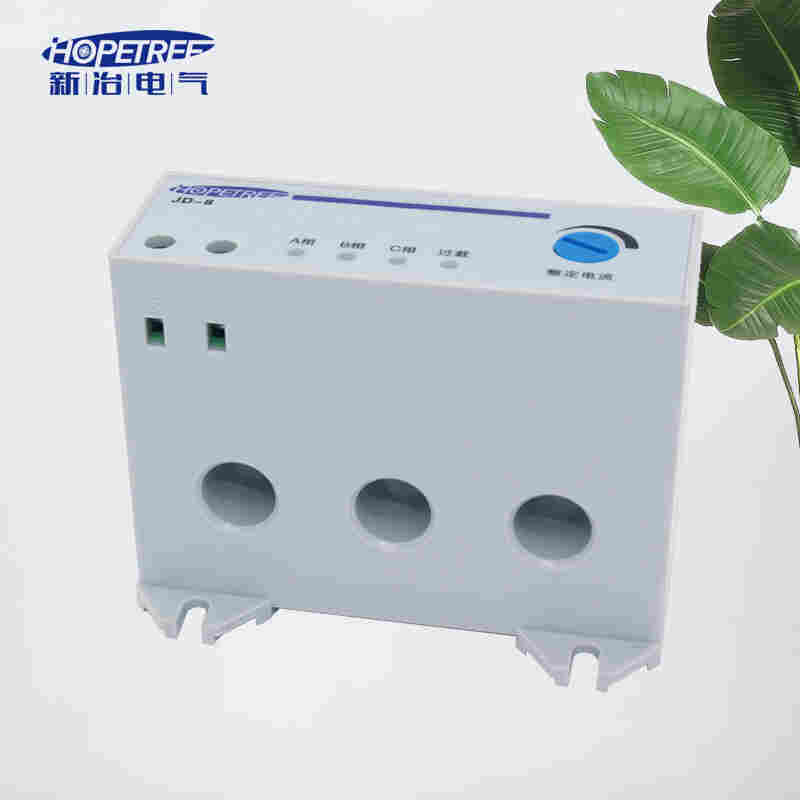

新冶电气JD-8三相电动机综合过载断相电机缺相保护器20-80A无源型

价格 ￥25.80
更新时间
2024-03-31 23:22:01
起订量
1件起批
服务
 资质已审查
发货地
浙江省 温州市
货期
3天
近期热度
次浏览
立即询报价

详细介绍


JD-8系列电动机保护器（以下简称保护器），适用于交流50Hz、额定绝缘电压AC690V以下、额定工作电流0.5A～80A的长期或间断工作的交流电动机的过载和断相保护。保护器一般与交流接触器配合使用。

保护器采用穿芯式电流取样检测技术，固态输出，结构简单、使用方便、工作可靠，无辅助电源、功耗低、寿命长、动作时无电弧产生等优点，是目前国内理想的取代热继电器的电动机保护器。

保护器符合GB/T 14048.4标准要求。



一、型号规格及技术参数

1、 主电路基本参数

额定绝缘电压：AC690V；

额定冲击耐受电压：4kV(1.2/50us)；

额定工作电流：0.5A～80A；

额定频率：50Hz；

SCPD协调配合类型：2型。

表1 主要规格

型号

额定电流

(A)

配用SCPD

型号

适合电机功率(kW)

一次侧

穿芯匝数

JD-8

0.5～5

RT36-00/10

0.25～2.5

穿4匝

JD-8

2～20

RT36-00/40

1～10

直穿

JD-8

20～80

RT36-00/160

10～40

直穿

2、 辅助电路基本参数

额定绝缘电压：AC380V；

额定冲击耐受电压：2.5kV(1.2/50us)；

额定频率：50Hz；

辅助触点参数：见表2。

表2 辅助触点参数

使用类别

额定工作电压(V)

额定工作电流(A)

约定发热电流(A)

配SCPD型号

AC-15

220

1.5

5

RT36-0/6A

380

0.95
